文德豐提供系統級設計、印刷電路板設計和布局。憑借強大的硬件設計團隊，文德豐可以以具有競爭力的價格和快速的交付響應提供全面的一站式交鑰匙服務。
我們?nèi)娴慕昏€匙服務包括：
- 設計思路開發、框圖、功率估算
- 原理圖捕獲、BOM成本估算
- 外殼/機箱設計
- PCB布局研究
- PCB布局設計
- 熱/功率模擬
- 電源完整性和信號完整性分析
- PCB制造和組裝
- 板卡調試和測試
- 硬件用戶手冊、應用筆記

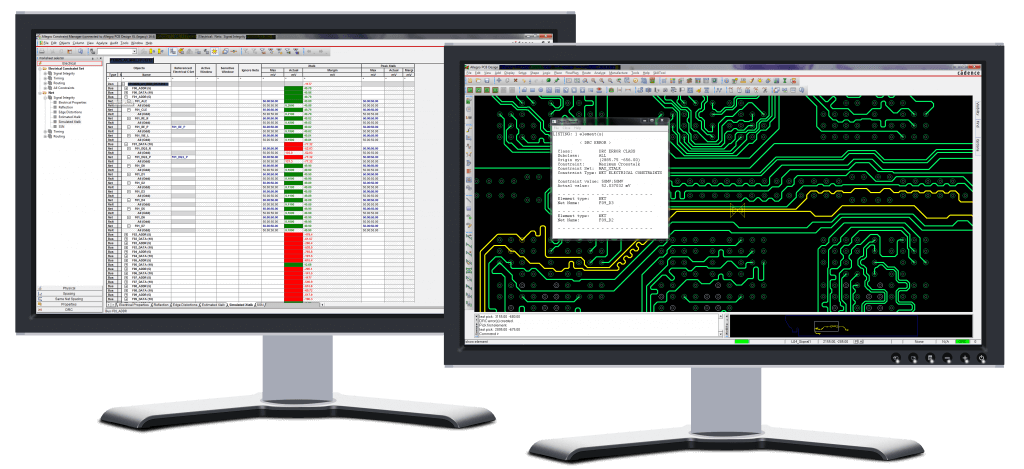

PCB板設計服務：
- 系統和板級架構規范
- 工程設計規范
- 元件選擇
- 組件報廢和規劃
- 符號創建
- 示意圖/捕獲
- 時序分析
- 網表生成
- BOM生成
- 工具：（OrCAD、Concept HDL Altium、PAD、Expedition）
從 PCB 原理圖設計和 PCB 板布局到測試、驗證和認證，我們負責 PCB 設計過程的全周期。 請參閱下面我們的印刷電路板設計服務的詳細分類。
編寫技術規范
準備項目規范是定制 PCB 設計和布局服務的重要組成部分。 它可能包括技術要求、框圖、可交付成果、假設、初步物料清單 (BOM) 和 BOM 成本、為項目開發指定的工具和技術。 該規范使我們的設計師能夠與客戶保持一致，并通過提供優質的 PSB 設計服務來滿足他們的期望。
原理圖設計
PCB板設計的過程總是從原理圖開始。 原理圖或電路圖傳達不同電子元件（如集成電路 (IC) 和分立元件）之間的電氣連接。 為提供此 PCB 設計服務，我們使用專業的 CAD 軟件（例如 Altium Designer）來定義模塊并設計不同組件之間的連接。
PCB Layout布局
將原理圖導入 PCB 布局后，我們手動將元件放置在板上并布線。 我們考慮了所需的層數和可能受外殼尺寸限制的組件尺寸。 在我們的 PCB 布局服務中，我們分析信號完整性并評估電氣限制，以確保板級架構的安全性。 對于復雜的布局，我們將各種模擬納入我們的定制電路板設計服務。 我們的專家安排適當?shù)膶?dǎo)體布線，這是影響 PCB 制造價格的主要因素。 我們運行 DFM/DFA 分析以最大限度地減少 PCB 設計修改、降低開發成本并縮短上市時間。

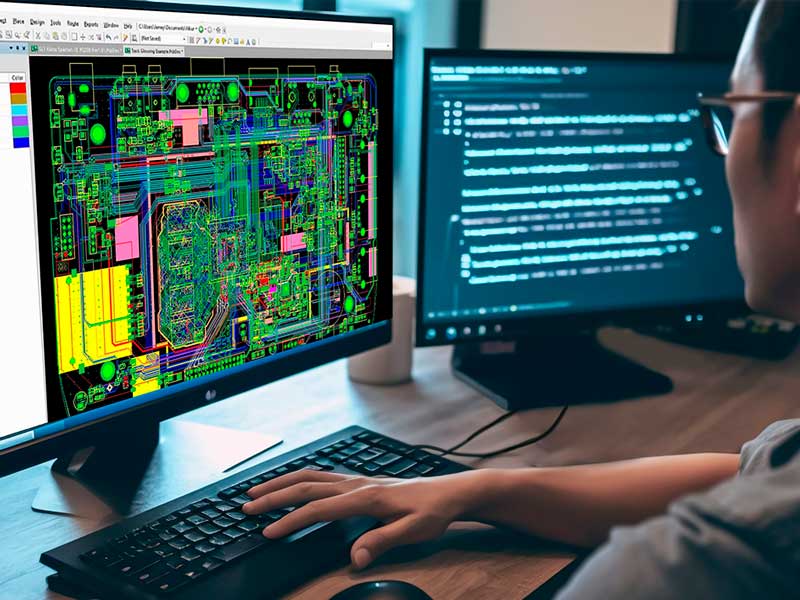

PCB Layout服務
PCB制造和測試
一旦我們的 PCB 設計布局獲準生產，我們就會將其導出為制造商支持的格式。 我們準備了材料清單 (BOM) 和 Gerber 文件，用于描述電路板每個圖像的設計要求。 制造商使用此文檔作為電路板制造和 PCB 組裝的參考。 對于某些項目，我們還會創建 PCB 的 3D 模型以確保它適合外殼。 測試對于我們的 PCB 布局設計服務和制造階段都至關重要。 我們?yōu)橹圃焐烫峁﹫?zhí)行電阻和阻抗測試所需的數據和軟件。 原型制造完成后，我們會在內部進行測試。
大量生產
原型驗證后，我們準備批量生產的文件，并在整個制造過程中協助客戶。 我們安排特殊的軟件、硬件和測試程序。 使用它們，制造商可以在工廠測試每個 PCB。
技術支持
項目完成后，我們會創建一個完整的文檔包，其中包括 BOM 和 Gerber 文件、3D 模型和技術手冊。 此外，我們?yōu)?PCB 設計服務設定了保修期。 在此期間，我們修復錯誤并提供保修范圍內的其他技術支持。 保修期結束后，我們會與客戶保持聯系，并在需要時向他們咨詢。
